Ручная машинка для шитья кожи своими руками

Все, кто когда-либо работал с кожей, знают, что прошить ее обычной швейной машинкой бывает очень непросто. Используя электрическую швейную машинку, вы рискуете не только сломать иголку, а и сжечь мотор. Приходится прошивать вручную, исколов все пальцы. Это весьма долгий и утомительный процесс. Предлагаем вам облегчить себе жизнь и самостоятельно сделать ручную швейную машинку для кожи, прочную и надежную.

Материалы для изготовления

Для того, чтобы сделать ручную швейную машинку для кожи, вам понадобятся:

• цанговый патрон для моторчика (диаметр должен соответствовать диаметру иглы);
• игла для швейной машины наибольшего диаметра;
• шпулька для ниток;
• прочные нитки;
• болт, который соответствует внутреннему диаметру шпульки, с гайкой;
• перфорированная пластина или лист металла;
• молоток;
• деревянная ручка или деревянная заготовка;
• электродрель;
• болгарка;
• тиски;
• вилка;
• деревообрабатывающий станок;
• стамеска;
• ручная мини-фреза;
• пила по металлу;
• шлифовальный станок.

Шаг 1. Делаем крепежную скобу

1

Отмеряем на перфорированной пластине прямоугольник шириной 1,5-2 см и длиной 15 см (можно длиннее). Отрезаем ручной мини-фрезой нарисованный маркером прямоугольник так, чтобы в заготовке были 3 отверстия, причем центральное – строго по середине.

Ручная швейная машинка для кожи: делаем своими руками всего за 2$

Источник: https://youtu.be/VWTgr2c5Zgc

Если у вас нет перфорированной пластины, воспользуйтесь металлическим листом, в котором отверстия придется делать самостоятельно.

2

Рассверливаем центральное отверстие под диаметр цангового патрона.

Ручная швейная машинка для кожи: делаем своими руками всего за 2$

Источник: https://youtu.be/VWTgr2c5Zgc

3

Зажав один край металлической заготовки в тиски, с помощью молотка выгибаем П-образную конструкцию. Ширина центральной части должна соответствовать высоте шпульки.

Ручная швейная машинка для кожи: делаем своими руками всего за 2$

Источник: https://youtu.be/VWTgr2c5Zgc

Шаг 2. Подготавливаем патрон и иглу

1

Зажав патрон в тиски, отрезаем ту его часть, которая вставляется в вал двигателя. Обрезанный край обрабатываем на шлифовальном станке.

Ручная швейная машинка для кожи: делаем своими руками всего за 2$

Источник: https://youtu.be/VWTgr2c5Zgc

2

Устанавливаем патрон в центральное отверстие крепежной скобы, и закрепляем его на пластине.

Ручная швейная машинка для кожи: делаем своими руками всего за 2$

Источник: https://youtu.be/VWTgr2c5Zgc

3

Зажав машинную иголку в тиски, с помощью болгарки делаем в ней продольный желобок, толщина которого должна быть немного большей толщины нити, которую мы будем использовать.

Ручная швейная машинка для кожи: делаем своими руками всего за 2$

Источник: https://youtu.be/VWTgr2c5Zgc

Шаг 3. Делаем ручку машинки

При помощи токарного станка и стамески, придаем форму ручки деревянной заготовке.

Ручная швейная машинка для кожи: делаем своими руками всего за 2$

Источник: https://youtu.be/VWTgr2c5Zgc

Шаг 4. Наматываем нитку

Чтобы не наматывать нитку на шпульку вручную, что может занять немало времени, воспользуемся дрелью.

Ручная швейная машинка для кожи: делаем своими руками всего за 2$

Источник: https://youtu.be/VWTgr2c5Zgc

Шаг 5. Собираем машинку

1

Крепим скобу к ручке с помощью узкой полоски кожи и клея или другим удобным для вас способом.

Ручная швейная машинка для кожи: делаем своими руками всего за 2$

Источник: https://youtu.be/VWTgr2c5Zgc

2

С помощи болта и гайки фиксируем шпульку внутри скобы.

Ручная швейная машинка для кожи: делаем своими руками всего за 2$

Источник: https://youtu.be/VWTgr2c5Zgc

3

Продеваем нитку через патрон.

Ручная швейная машинка для кожи: делаем своими руками всего за 2$

Источник: https://youtu.be/VWTgr2c5Zgc

4

Вставляем иголку в патрон так, чтобы нить легла в выпиленный желоб, и фиксируем ее. Вдеваем нитку в иголку.

Ручная швейная машинка для кожи: делаем своими руками всего за 2$

Источник: https://youtu.be/VWTgr2c5Zgc

Проводим тестирование

1

Берем кусочек кожи, складываем ее пополам и с помощью вилки и молотка делаем в ней сквозные отверстия. Вдеваем иглу в первое из проделанных отверстий.

Ручная швейная машинка для кожи: делаем своими руками всего за 2$

Источник: https://youtu.be/VWTgr2c5Zgc

2

Вытягиваем край нити на тыльную сторону.

Ручная швейная машинка для кожи: делаем своими руками всего за 2$

Источник: https://youtu.be/VWTgr2c5Zgc

3

Выводим иглу на лицевую сторону и вдеваем ее в следующее отверстие. Немного потянув иголку на себя, получаем возле ушка иголки петельку, в которую следует вдеть край нити. Вдетую нить затягиваем и фиксируем.

Ручная швейная машинка для кожи: делаем своими руками всего за 2$

Источник: https://youtu.be/VWTgr2c5Zgc

4

Снова вытягиваем иглу на лицевую сторону и тянем за нити с лицевой и изнаночной стороны одновременно. Затем вдеваем иглу в следующее отверстие и продолжаем шить. В результате получаем двусторонний шов.

Ручная швейная машинка для кожи: делаем своими руками всего за 2$

Источник: https://youtu.be/VWTgr2c5Zgc

Если вам понравилась наша статья, поставьте лайк ????

✔️ Подписывайтесь на сайт, чтобы не пропустить ничего интересного!⚡

Больше фотографий и видеоконтента на сайте https://krrot.net

Источник

Привет всем, мозгомастерам! Решил поделиться опытом по изготовлению этого чуда своими руками.

Всем привет из солнечного Ташкента! Начну с небольшой предыстории. Поделками из кожи начал заниматься сравнительно недавно и сразу полюбил этот новый вид хобби. В процессе работы столкнулся с некоторыми трудностями, связанными с отсутствием инструмента. У нас он почему-то в катастрофическом дефиците. В связи с этим, что-то приходилось заказывать в России, что-то местным токарям, а кое-что и самому изготовить. Все, кто хоть когда-то шил кожу или ремонтировал кожаное изделие, будь-то сумка или кошелёк, сталкивался с проблемой шитья простой иголкой. Проделать отверстие в качественной коже довольно проблематично даже шилом, не говоря уже о простой портновской игле. Пробовал зажимать обычную иголку в цанговый зажим ушком вперёд и прошивать таким образом, предварительно проколов отверстия шилом, но при этом нитка очень быстро «мохрилась», перекручивалась и путалась, что просто бесило. Вот и задумался, о том, как бы приспособить к этому делу иглу от обычной швейной машинки. Нитки оставались целыми, но игла оказалась очень хрупкая и любое неверное движение рукой, приводило к тому, что она ломалась. Вот и вернулся к принципу «шило – цыганская игла». Но однажды ночью, бороздя просторы необъятного интернета наткнулся на очень интересный экземпляр. Но убила цена и время ожидания заказа. И тут меня, как током ударило… Руки у меня, как говорится, растут из самого нужного места и решил «сие чудо» изобразить сидя дома, коротая длинные зимние вечера.

Ну что ж… К делу!!!

Покопавшись в закромах шкафа с барахлом, набрал всякой мелочи, валявшейся годами и ждавшей своего часа. За основу взял своё родное шило с цанговым зажимом, прослужившее не один год.

Скорбя сердцем выковырял цангу из ручки. Ручка при этом лопнула… ;-(

Установил иглу № 250 от промышленной швейной машины для кожи, пропустил нитку через цангу, дабы убедиться, что она свободно ходит и цанга не нуждается в доработке.

На барахолке случайно нашёл шпулю от швейной машины неизвестного происхождения и каких – то совершенно невероятных размеров – в диаметре почти 4 см (каких же размеров под неё должен быть челнок и общий размер швейной машины – вообще представить трудно). Там же приобрёл ручку от напильника из дерева неизвестной породы, древесина очень твёрдая и необычайно вонючая… Но главное – твёрдая. Едем дальше…

Отрезал лишнее от ручки и основания цанги. На скобы из медной проволоки не обращайте внимания, из них хотел сделать основание крепления, но впоследствии отказался от этой идеи.

За основание решил взять 2 металлические пластины.

Спаял их в форме буквы П, сделал в ручке пропилы, вставил их туда и для надёжности закрепил всё саморезами с боков для большей прочности. Осталось только просверлить отверстие сверху под основание цанги. Но… Не тут то было… Металл мягкий, полоски металла узкие, диаметр сверла большой… Как говорится: «причина и следствие»… Сверло закусило и вывернуло одно крепление с кишками, ещё и руку порезал…

Ну что ж… Первый блин комом. Но русские не сдаются!!! Зализываем раны и прём дальше. Нашёл ещё одну железку. Всё спаял, вроде бы неплохо получилось.

Для удобства съема шпули, решил сделать винт с утолщением, чтобы откручивать вручную, а не отвёрткой, как в оригинале.

Осталось всё обработать надфилями и прикрепить к ручке. Но провокатор в подкорке нашептал, что получается какая-то порнография… Полез искать другую железяку. Как говорится: «кто ищет, тот всегда найдёт» и НАШЁЛ!!! Не буду описывать весь процесс снова, потому что долго и совсем не цензурно… Допишу только, что при сборке залил все крепления эпоксидкой, обработал ручку мелкой наждачкой, ещё раз офигел от вонючести древесины, покрыл морилкой и сбрызнул автомобильным лаком из баллончика.

И ВОТ ОНА ВО ВСЕЙ КРАСЕ!!!

Вы наверное заметили, что она немного кривовата относительно центральной оси, но это сделано специально, для удобства во время шитья. Кроме того припаяно кольцо под указательный палец.

В руке лежит как влитая.

И наконец, испытания!!!

Просто Великолепно!!! Коровья кожа толщиной 4 мм в два слоя прошивается на ура, без предварительного прокалывания шилом!!! Иголка входит, как в масло.

Распустив шов, проверил нитку. Она абсолютно целая не «мохрится», не путается и не перекручивается, как при шитье иголкой. Цель достигнута!!!

Теперь расценки, что почём:

1. Ручка с цанговым зажимом. Примерно 3$. Можно найти дешевле, на моём была эбонитовая ручка.

2. Шпуля. Примерно 1,5$.

3. Ручка от напильника. Примерно 0,5$.

4. Швейная иголка № 250. Около 2$ за 12 штук.

5. Фантазия, немного умения, свободное время, терпение, на всякий случай припасти волшебные слова для соседа, который придёт жаловаться на стук и звуки дрели.

Итого… Около 7$. За что буржуи 35$ хотят… За идею???

Всем спасибо за внимание и за потраченное время на прочтение моей статьи. И ещё добавлю: не бойтесь экспериментировать!!! Не ошибается только тот, кто ничего не делает. Не забывайте про технику безопасности, берегите себя и будет у вас всё мозгочинно и благородно!!! Удачи!

Источник

Здравствуйте.

В этой статье я расскажу, как изготовить так называемое шило полуавтомат. Такой инструмент применяется для сшивания изделий из кожи или плотной ткани. В отличие от обычной швейной иглы это приспособление позволяет прикладывать значительное усилие для прокалывания сшиваемых материалов, не используя напёрстков и т.п. Стоит сразу оговориться, что в подобных устройствах, как правило, запас ниток находится на небольшой катушке, упрятанной в рукояти. Данный образец использует нитку, подаваемую с обычной катушки, такое решение обеспечивает несколько преимуществ, позволяет упростить конструкцию и уменьшить расход нити, поскольку исключает ситуацию, в которой после шитья на встроенной катушке остаётся небольшой отрезок которого не достаточно для дальнейшего применения и который будет выброшен. К тому же отсутствие встроенной катушки хоть и не значительно, но снижает массу шила.

Материалы и инструменты:

– радиатор от транзистора со штыревым креплением для пайки;

– п-образный радиатор от транзистора, либо отрезок г-образного алюминиевого профиля;

– контакт от штепсельной вилки;

– винт М3х12мм с высокой головкой;

– винт М4х12 мм;

– шайбы М3 2 шт;

– шайбы М4 2 шт;

– шайба гроверная М4;

– гайка М4;

– винт М5х60мм;

– гайка М5;

– винт для крепления транзистора к радиатору;

– игла для швейной машины;

– сверло по металлу диаметром 4мм;

– сверло по металлу диаметром 3мм;

– сверло диаметром 5мм;

– сверло диаметром 9мм;

– напильник;

– надфиль;

– наждачная бумага (P60 P180);

– ножовка по дереву;

В первую очередь необходимо изготовить крепление для швейной иглы, для этого часто используется цанговый зажим, но можно обойтись радиатором от транзистора. Необходим радиатор, снабжённый штыревым креплением для запайки в плату. Такой радиатор можно найти на плате старого монитора или неисправного блока питания.

Жёлоб для штыревого крепления проходит через весь радиатор, на противоположенной стороне он свободен. Диаметр жёлоба около 2 мм, что сопоставимо с диаметром основания иглы. К тому же в радиаторе имеется отверстие с резьбой для крепления транзистора, закрутив винт в это отверстие можно зафиксировать иглу.

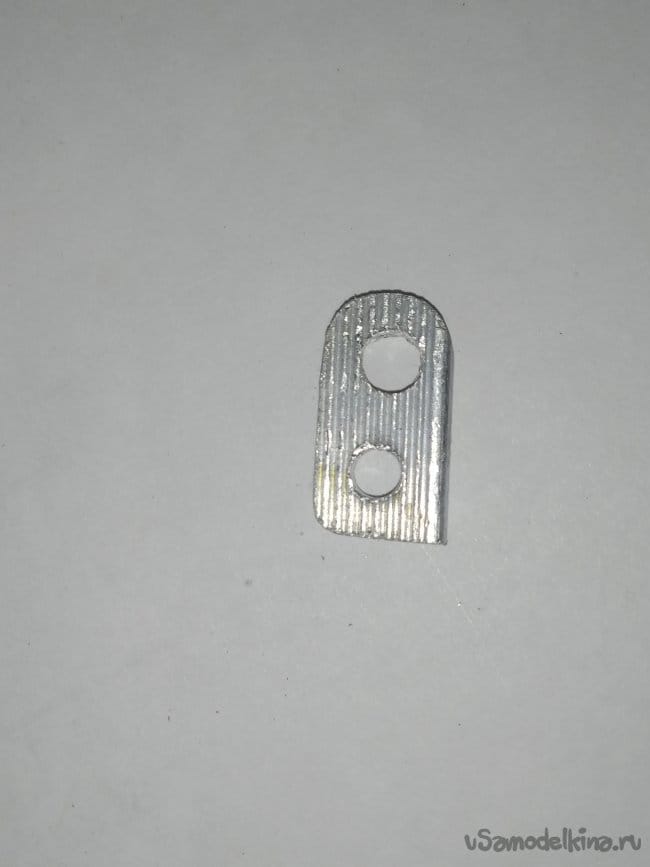

От радиатора отрезается лишняя часть, и сверлятся два отверстия, одно диаметром 4 мм, второе 3мм, которые послужат для крепления этого элемента к ручке. Край возле отверстия 4 мм скругляется, тем самым создаётся петля для поворота крепления при складывании (шило будет складным). На фото видно два ребра радиатора рядом с жёлобом для иглы они послужат для проведения нити и для удобного раскрывания инструмента.

Теперь необходимо изготовить пластину, выступающую в качестве упора для основания иглы. Поскольку при шитье основная нагрузка на иглу приходится в момент прокалывания материала, прижимной винт может не удержать иглу от смещения в направлении рукояти, пластина исключает возможность такого смещения.

В пластине необходимо сточить один край со стороны отверстия 3мм, как показано на фото ниже.

При совмещении пластины с элементом крепления иглы образуется канал для введения нити.

Далее необходимо изготовить деталь, которая служит для соединения крепления иглы и рукояти. Для этого использовался п-образный радиатор от транзистора. Боковые поверхности применяемого радиатора покрыты насечками они послужат для более надёжного крепления к рукояти.

Принцип работы складного механизма понятен из фотографий ниже.

Отверстие диаметром 3 мм, совмещается с прорезью, после чего деталь может быть закреплена винтом.

Но при повороте винта будет проворачиваться и гайка с обратной стороны, соответственно она должна быть снабжена элементом препятствующим повороту. Такую гайку можно изготовить из контакта штепсельной вилки.

Отделив элемент контакта с резьбовым отверстием необходимо немного расплескать молотком (не повреждая отверстие с резьбой), часть имеющую круглое сечение и изогнуть деталь, как показано на фото ниже.

Теперь такая гайка не будет проворачиваться при закручивании винта. Винт использовался с высокой головкой для возможности поворота пальцами (удобнее был бы винт с накатанной головкой, но такого не было в наличии).

При установке винта в поворотную петлю необходимо установить шайбу под головку винта и между креплением иглы и креплением рукояти, под гайку устанавливается гровер шайба, которая препятствует её откручиванию во время поворота крепления иглы.

На фото ниже показано как нитка проходит между рёбрами радиатора и под пластиной упором, огибая бронзовую гайку. Такой способ проведения нити позволяет, прижимая её пальцем к поверхности бронзовой гайки регулировать натяжение во время шитья. Важно при установке иглы обратить внимание на её форму, с одной стороны она снабжена желобком под нить, а с другой выемкой (стороны указаны относительно отверстия у острия иглы). Игла должна устанавливаться желобком к рёбрам радиатора.

Далее следует перейти к изготовлению рукояти. Для этого использовалась ветка дерева.

Взяв подходящий отрезок, его следует очистить от коры и, высушив, обработать наждачной бумагой. Сушить древесину можно над газовой плитой или в микроволновой печи, но резкий нагрев может привести к появлению трещин, лучше просто положить ветку в сухое тёплое место на пару дней/недель.

Теперь в полученной заготовке следует просверлить отверстие диаметром 5 мм. Затем с одного конца отверстие следует расширить до диаметра 9 мм, на половину длинны рукояти.

Далее в 9 мм отверстие необходимо установить гайку М5, а с другой стороны при помощи винта с потайной головкой прикрутить изготовленное ранее крепление. При затягивании винта потайная головка центрует крепление, а поверхность крепления с насечками препятствует повороту вокруг оси.

После следует сделать паз, в котором будет находиться игла в сложенном состоянии.

Для создания паза можно воспользоваться следующим способом: в торце рукояти у края, где должен располагаться паз просверлить отверстие тонким сверлом (в данном случае около 2 мм) на глубину соответствующую длине паза, после чего просверлить перпендикулярное отверстие на глубину равную толщине стенки предыдущего отверстия, у его дна. После этого остаётся только удалить тонкий фрагмент наружной стенки рукоятки и обработать паз надфилем или наждачной бумагой.

Здесь показаны все элементы конструкции.

А вот вид инструмента после сборки.

Так же приведен пример шитья таким приспособлением (белые нитки для наглядности).

Очень удобно пришивать пуговицы, поскольку в отличие от ручной иглы нет необходимости пытаться попасть иглой в отверстие пуговицы сквозь ткань с обратной стороны.

Стоит заметить, что для шитья кожи подобным инструментом, вероятно, понадобится специальная игла.

Такой инструмент удобно применять для ремонта рюкзаков или чехлов из плотной ткани, а складная конструкция обеспечивает удобство хранения и транспортировки.
